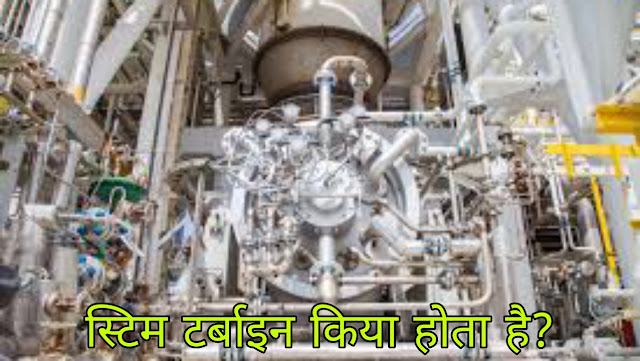

स्टिम टर्बाइन किया होता है?What is a steam turbine?
अनुक्रम छुपाएँ
1. स्टिम टर्बाइन किया होता है?What is a steam turbine?
2. Stim टरबाइन Technology का इतिहास
3. modern Stim टर्बाइनों का विकास(development of modern Steam turbine)
4. हाल के घटनाक्रम और रुझान(Recent developments and trends)
5. Stim टरबाइन के प्रकार (Stim turbine type)
6. भाप टरबाइन की परिभाषा (Definition of steam turbine)
7. Stim टरबाइन के Technology लक्षण
8. स्टीम टर्बाइन कैसे काम करता है?How Does a Steam Turbine Work?
स्टिम टर्बाइन किया होता है?What is a steam turbine?
Steam Turbine एक ऐसी Mechanical Device है जिसके द्वारा Steam की Pressure Energy को Mechanical Energy or Rotational speed में Convert किया जाता है जिसमे High Pressurized Steam को एक nozl से निकला जाता है जिसके सामने एक wheel जिस पर moving blades लगे होते है इन blades से High Pressure Steam टकराती है जिससे यह rotate होने लगती है
इससे मिली Kinetic Energy से Steam Turbine की speed लगभग 1200 से 4000 Rpm तक हो सकती है और इससे generate होने वाली electricity 0.5KW से 500MW तक होती है
steam turbine वह यांत्रिक युक्ति है जो दाबित भाप से ऊष्मीय ऊर्जा निकालकर इसे यांत्रिक कार्य में बदलती है। आधुनिक रूप में इसका आविष्कार सर चार्ल्स पैर्सन्स ने 1884 में किया था।
भाप टरबाइन (Steam Turbine) एक मूलचालक (prime mover) है, जिसमें भाप की उष्मा-ऊर्जा को गतिज उर्जा में परिवर्तित कर, उच्च गतिशील भाप को एक घूर्णक (rotor) पर बँधे हुए बहुत से फलकों पर टकराया जाता है, जिससे फलक परिभ्रमण करते हैं एवं इससे कार्य होता है। अन्योन्यगतिक (reciprocating) भाप इंजन में भाप की स्थैतिक (statical) दाब द्वारा पिस्टन पर कार्य किया जाता है। यद्यपि इंजन में भाप पिस्टन के साथ चलती है, फिर भी इंजन की क्रिया में भाप की गतिज उर्जा का प्रभाव नगणय है।
भाप टरबाइन में भाप इंजन की अपेक्षा उच्चतर गति मिल सकती है और गतिसीमा भी बड़ी हा सकती है। टरबाइन के Spares का संतुलन अच्छा रहता है। भाप की समान मात्रा एवं समान अवस्था में भाप टरबाइन भाप इंजन से अधिक Power पैदा कर सकता है। भाप इंजन से कुछ वर्ष काम लेने के बाद भाप की Consumed बढ़ जाती है, परंतु टरबाइन में ऐसी अवस्था नहीं आती पृथ्वी पर के सभी मूल चालकों में भाप टरबाइन सबसे अधिक टिकाऊ होता है। टरबाइन से सबसे बड़ा लाभ यह होता है कि इससे Rotor गति सीधे प्राप्त होती है, जबकि भाप इंजन में अन्योन्यगति से Rotor गति प्राप्त करने के लिए अलग से उपादान का व्यवहर करना पड़ता है।
Evaporator (बॉयलर) में भाप का जनन उच्च दाब एवं अधिताप (superheat temperature) पर होता है। जब यह भाप टरबाइन के पास पहुँचती है, उस समय इसमें अधिक मात्रा में Heat ऊर्जा होती है और इसकी दाब भी इतनी अधिक होती है कि यह Low pressure तक प्रसारित हो सकती है। परंतु उस समय इसकी गतिज Energy Insignificant होती है। अत: भाप कुछ कार्य कर सके इसके पहले इसकी Heat ऊर्जा को गतिज Energy में परिवर्तित किया जाता है। यह परिवर्तन, अच्छी तरह Designed उपकरण में,
भाप को विस्तारित करने से होता है। भाप का प्रसार या तो एक ही क्रिया में पूर्ण किया जाता है, या विभिन्न Verbs में। इसका अर्थ यह होता है कि Heat Energy को गतिज Energy में परिवर्तित करने के लिए बहुत से स्थिर उपकरण व्यवहार में लाए जाते हैं और प्राय: दो स्थिर उपकरणों के बीच एक गतिमान उपकरण लगा रहता है। स्थिर उपकरण में प्राप्त गतिज Energy को उसके बाद बँधे हुए गतिमान उपकरण के ऊपर कार्य करने के लिये लगाया जाता है।
Stim टरबाइन Technology का इतिहास
पहला equipment जिसे रिएक्शन स्टीम टर्बाइन के रूप में Classified किया जा सकता है, वह पहली शताब्दी सीई के दौरान Alexandria के हीरो द्वारा प्रस्तावित Aeolipile है। इस उपकरण में, एक खोखले Rotation शाफ्ट के माध्यम से एक खोखले Rotation क्षेत्र में भाप की आपूर्ति की जाती थी। यह तब दो विपरीत घुमावदार नलियों के माध्यम से Emerged, जैसे कि एक घूमने वाले लॉन Sprinkler से पानी निकलता है। उपकरण एक खिलौने से थोड़ा अधिक था, क्योंकि कोई उपयोगी काम नहीं बनाया गया था।
एक और भाप से चलने वाली मशीन, जिसका वर्णन 1629 में इटली में किया गया था, को इस तरह से डिज़ाइन किया गया था कि भाप का एक जेट एक पहिया से Spread ब्लेड पर टकराता था और इसे आवेग सिद्धांत द्वारा घुमाता था। स्टीम इंजन के विकासकर्ता जेम्स वाट द्वारा 1784 के पेटेंट के साथ Start, कई प्रतिक्रिया और impulse टर्बाइन प्रस्तावित किए गए थे, पानी से संचालित समान उपकरणों के सभी Customization। 1837 के बाद संयुक्त राज्य अमेरिका के विलियम एवरी द्वारा निर्मित Units को छोड़कर कोई भी सफल नहीं हुआ।
ऐसे ही एक एवरी टर्बाइन में लगभग 75 सेंटीमीटर लंबे दो खोखले हथियार एक खोखले शाफ्ट से समकोण पर जुड़े हुए थे जिसके माध्यम से भाप की आपूर्ति की जाती थी। भुजाओं के बाहरी सिरे पर लगे नलिकाओं ने भाप को tangent line की दिशा में भागने की अनुमति दी, इस प्रकार पहिया को घुमाने के लिए प्रतिक्रिया उत्पन्न हुई। इनमें से लगभग 50 टर्बाइनों को चीरघरों, कपास के जिन्स और लकड़ी की दुकानों के लिए बनाया गया था, और कम से कम एक को लोकोमोटिव पर आजमाया गया था। जबकि दक्षता समकालीन भाप इंजनों से मेल खाती थी, High noise level, कठिन गति Regulation, और मरम्मत की लगातार आवश्यकता के कारण उनका परित्याग हुआ।
modern Stim टर्बाइनों का विकास(development of modern Steam turbine)
19 वीं शताब्दी के अंत तक कोई और विकास नहीं हुआ जब विभिन्न आविष्कारकों ने आधुनिक भाप टरबाइन के लिए आधार तैयार किया। 1884 में एक ब्रिटिश इंजीनियर सर चार्ल्स अल्गर्नन पार्सन्स ने श्रृंखला में बड़ी संख्या में चरणों को नियोजित करने के लाभ को पहचाना, जिससे भाप में थर्मल Energy को छोटे चरणों में निकालने की अनुमति मिली। पार्सन्स ने प्रतिक्रिया-चरण सिद्धांत भी विकसित किया जिसके अनुसार स्थिर और गतिमान ब्लेड मार्ग दोनों में लगभग समान दबाव ड्रॉप और Energy release होती है।
इसके अलावा, उन्होंने बाद में पहली व्यावहारिक बड़ी समुद्री भाप टरबाइन का निर्माण किया। 1880 के दशक के दौरान कार्ल जी.पी. Sweden के डी लावल ने छोटी प्रतिक्रिया टरबाइन का निर्माण किया जो क्रीम विभाजकों को चलाने के लिए प्रति मिनट लगभग 40,000 चक्कर लगाती थी। हालांकि, उनकी उच्च गति ने उन्हें अन्य व्यावसायिक अनुप्रयोगों के लिए अनुपयुक्त बना दिया। डी लावल ने तब अपना ध्यान एकल-चरण Impulse turbines की ओर लगाया, जिसमें अभिसरण-भिन्न नलिका का उपयोग किया गया था,
1889 से 1897 तक डी लावल ने लगभग 15 से लेकर कई सौ power Horse तक की क्षमता वाले कई टर्बाइनों का निर्माण किया। उनकी 15-power Horse टर्बाइन समुद्री प्रणोदन (1892) के लिए पहली बार नियोजित थीं। सीईए फ्रांस के रेटो ने पहली बार 1890 के दशक के दौरान Multistage Impulse Turbine विकसित किए। लगभग उसी समय, संयुक्त राज्य अमेरिका के चार्ल्स जी. कर्टिस ने वेग-यौगिक आवेग चरण विकसित किया।
1900 तक सबसे बड़ी भाप टरबाइन-जनरेटर इकाई ने 1,200 किलोवाट का उत्पादन किया, और 10 साल बाद ऐसी मशीनों की क्षमता बढ़कर 30,000 किलोवाट से अधिक हो गई थी। यह अब तक के सबसे बड़े भाप इंजनों के उत्पादन से भी अधिक है, जिससे स्टीम टर्बाइन 20 वीं शताब्दी के पहले दशक के बाद केंद्रीय बिजली स्टेशनों में प्रमुख प्रमुख मूवर्स बन गए हैं।
1906 में शुरू किए गए Transatlantic यात्री लाइनर्स Lusitania और Mauritania में 68,000-power Horse टर्बाइनों की एक श्रृंखला की सफल स्थापना के बाद, भाप टर्बाइनों ने बड़े पैमाने पर समुद्री अनुप्रयोगों में भी प्रमुखता प्राप्त की, पहले Fossils ईंधन जलाने वाले जहाजों के साथ और फिर परमाणु Energy का उपयोग करने वालों के साथ।
भाप जनरेटर का दबाव 1895 में लगभग 1,000 Kilopascal गेज से बढ़कर 1919 तक 1,340 किलोपास्कल गेज और फिर 1940 तक 9,300 किलोपास्कल गेज हो गया। भाप का तापमान लगभग 180 डिग्री सेल्सियस (संतृप्त भाप) से 315 डिग्री सेल्सियस (अति तापित भाप) और अंततः 510 तक चढ़ गया। इसी समय अवधि में डिग्री सेल्सियस, जबकि गर्मी की दर लगभग 38,000 से घटकर 10,000 बीटस प्रति किलोवाट-घंटे से कम हो गई।
हाल के घटनाक्रम और रुझान(Recent developments and trends)
1940 तक, 100,000 किलोवाट की बिजली क्षमता वाली एकल टरबाइन Units आम थीं। सदी के आखिरी छमाही के दौरान कभी-कभी बड़े टर्बाइन (उच्च क्षमता वाले) का निर्माण किया गया है, जिसका मुख्य कारण जीवाश्म ईंधन की लगातार बढ़ती लागत है। इसके लिए भाप जनरेटर के दबाव और तापमान में पर्याप्त वृद्धि की आवश्यकता थी।
34,500 Kilopascal गेज के उच्च दबाव और 650 डिग्री सेल्सियस तक के तापमान पर Supercritical स्टीम के साथ काम करने वाली कुछ इकाइयां 1970 से पहले बनाई गई थीं। कम दबाव (17,100 से 24,200 Kilopascal गेज के बीच) और तापमान (540-565 डिग्री के बीच) पर संचालित टर्बाइनों को फिर से गरम करें सी) अब आमतौर पर उच्च Reliability सुनिश्चित करने के लिए स्थापित किए जाते हैं।
परमाणु Energy plants में स्टीम टर्बाइन, जो अभी भी संयुक्त राज्य के बाहर कई देशों में बनाए जा रहे हैं, आमतौर पर रिएक्टरों की सीमाओं को समायोजित करने के लिए लगभग 7,580 Kilopascal गेज और 295 डिग्री सेल्सियस तक के तापमान पर काम करते हैं। एक मिलियन किलोवाट से अधिक के उत्पादन वाले टर्बाइनों को कम दबाव वाले छोर पर असाधारण रूप से बड़े, अत्यधिक मिश्र धातु वाले स्टील ब्लेड की आवश्यकता होती है।
1.3 मिलियन किलोवाट से अधिक की बिजली क्षमता वाली थोड़ी अधिक कुशल इकाइयाँ अंततः बनाई जा सकती हैं, लेकिन अगले कुछ दशकों में कोई बड़ा सुधार होने की उम्मीद नहीं है, मुख्य रूप से भाप जनरेटर, पाइपिंग और उच्च में नियोजित सामग्रियों की तापमान सीमाओं के कारण- दबाव टरबाइन घटकों और बहुत उच्च Reliability की आवश्यकता के कारण।
यद्यपि बड़े भाप टर्बाइनों का उपयोग विद्युत शक्ति उत्पादन और समुद्री Propulsion से जुड़ा होता है, छोटी इकाइयों का उपयोग सह-उत्पादन के लिए किया जा सकता है, जब अन्य objectives के लिए भाप की आवश्यकता होती है, जैसे कि रासायनिक Processing के लिए,
अन्य मशीनों को शक्ति देना (जैसे, बड़े केंद्रीय वायु के कंप्रेसर- कई इमारतों की सेवा करने वाले Conditioning सिस्टम), या बिजली स्टेशनों या रिफाइनरियों में बड़े पंप और पंखे चला रहे हैं। हालांकि, भाप जनरेटर, पंप और सहायक उपकरण सहित एक पूर्ण भाप संयंत्र की आवश्यकता, भाप टरबाइन को छोटे प्रतिष्ठानों के लिए एक आकर्षक बिजली उपकरण नहीं बनाती है।
Stim टरबाइन के प्रकार (Stim turbine type)
भाप टरबाइन मुख्यत: दो प्रकार के होते हैं
आवेग (impulse) टरबाइन
इस टरबाइन में सिर्फ तुंड (nozzle) में भाप प्रसारित होती है। गतिमान Panes से होकर गुजरने में भाप की दाब में कुछ भी परिवर्तन नहीं होता, अर्थात् Panes के प्रवेश और निकास सिरे पर भाप की दाब समान ही रहती है। भाप, गतिमान फलकों की कई पंक्तियों से होकर, प्रवाहित होती है और इस प्रवाह में गतिज ऊर्जा का परिवर्तन उपयोगी कार्य के रूप में होता है।
इस तरह के टरबाइनों में प्रथम सफल टरबाइन डी लाबाल (De laval) का टरबाइन था यह एक Impulse cycle है, जिसके ऊपर परिधि पर लगे हुए Tundo से भाप निकलकर टकराती है। भाप तुंड में पूर्णत: विस्तारित होती है। ये तुंड चक्र की tangent line से 150 से 200 तक के कोण पर झुके रहते हैं। सबसे छोटा डी लावाल टरबाइन 5 इंच व्यास वाले चक्र का बनाया गया था और यह 30,000 परिक्रमण प्रति मिनट पर चलाया गया था। यह निम्न दाब भाप के लिए उपयुक्त है। इस तरह के टरबाइन के फलकों के प्रवेश एवं निकास कोण समान होते हैं।
आवेग प्रतिक्रया टरबाइन (Impulse-Reaction Turbine)
इस प्रकार के टरबाइन में भाप का पूर्ण रूप से प्रसार एक क्रिया में नहीं होता। प्रथम स्थिर पंक्ति से निकलकर भाप गतिमान फलक पर टकराती है। जैसे जैसे भाप फलकों से होकर प्रवाहित होती है, वैसे वैसे इसका प्रसार होता जाता है। अत: इस तरह के टरबाइन में फलक तुंड का भी काम करता है। गतिमान फलकों द्वारा भाप के प्रसारित किए जाने पर भाप की गतिज उर्जा में कुछ वृद्धि हो जाती है।
इस तरह इसके फलक कार्य करने के साथ ही साथ भाप का प्रसार भी करते हैं। इन फलकों को साथ ही साथ प्रेरित एवं प्रतिक्रिया बलों का सामना करना पड़ता है। इसी लिए इस तरह के टरबाइन को 'आवेग प्रतिक्रया टरबाइन' कहते हैं। In fact: यह नामकरण Impure है, क्योंकि केवल शुद्ध प्रतिक्रिया टरबाइन नाम का कोई भी टरबाइन नहीं होता। इस तरह के टरबाइन के दो मुख्य उदाहरण हैं:-
पारसन का टरबाइन(Parsonage turbine)
1884 ई. में पारसन ने प्रथम आवेग प्रतिक्रया टरबाइन बनाया था। इसमें भाप, टरबाइन चक्र के Axial के समानांतर दिशा में फलकों से होकर, प्रवाहित होती है। इस तरह के टरबाइन को Axial प्रवाह टरबाइन (Axial Flow Turbine) भी कहते हैं। पारसन टरबाइन में स्थित और गतिमान फलक सर्वसम बनाए जाते हैं।
लजुंग्सट्रोम (Ljungstrom) टरबाइन
इस टरबाइन में फलक त्रैज्य दिशा में लगे रहते हैं, जिससे भाप चक्र के अक्ष के निकट फलक के सिरे पर प्रवेश करती है और परिधि की ओर प्रवाहित होती है। इसके कारण इस टरबाइन में प्रवाह त्रैज्य होता है। इसके सिवाय इसमें एक महत्वपूर्ण अंतर यह है कि दोनों तरह के फलक विपरीत दिशाओं में चलते हैं, जिससे उच्च Relative वेग प्राप्त होता है।
भाप टरबाइन की परिभाषा (Definition of steam turbine)
★भाप टरबाइन की परिभाषा कई प्रकार से दी जा सकती है, भाप टरबाइन की कुछ परिभाषएँ निम्न हैं-
★ऐसी युक्ति जिसकी सहायता से हम दाब युक्त भाप की ऊष्मीय Energy को Mechanical Energy में परिवर्तित करते हैं उसे भाप टरबाइन कहते हैं।
★भाप टरबाइन को प्राथमिक चालक माना जाता है भाप टरबाइन बायलर से उत्पन्न उच्च दाब भाप की ऊष्मीय Energy का conversion यांत्रिक कार्य में करता है।
★यह ऐसा सिस्टम है जिसकी सहायता से हम दाव युक्त भाप को Thermal Energy को निकाल कर शाफ्ट पर यांत्रिक कार्य में परिवर्तित कर देते हैं।
★जब हम वायलर से भाप प्राप्त करते हैं तो उसको यांत्रिक कार्य में बदलने के लिए भाप टरबाइन की सहायता लेनी पड़ती है भाप टरबाइन भाप की ऊष्मीय उर्जा को यांत्रिक ऊर्जा में बदल देता है जिससे हमें कार्य प्राप्ति होती है।
भाप टरबाइन के मुख्य अवयय-
1.केसिंग या कंटेनर
2.जनरेटर
3.शाफ्ट
4.भाप नॉजल
5.भाप प्रवेश एवं निकास द्वार
6.रोटर
7.ग्लैण्ड
8.गर्वनर वाल्व
9.ब्लेड
10.बेयरिंग
भाप जब टरबाइन में जाता है तो यह ब्लेड से होकर गुजरता है यह बलेड भाप को को दिशा देने का कार्य करते हैं तथा Rotor गति प्रदान करते हैं। रोटर से जुड़े शाफ्ट का आखिरी सिरा सील सील सिरा सील सील का आखिरी सिरा सील सील होता है। शाफ्ट में लगी बेयरिंग , शाफ्ट को मजबूती प्रदान करती है और यह शाफ्ट विद्युत जनरेटर से जुड़ा होता है। रोटर की यांत्रिक ऊर्जा जनरेटर की सहायता से विद्युत Energy में बदल जाता है। समय-समय पर बियरिंग का स्नेहन करना चाहिए। भाप टरबाइन में एक पात्र लगा होता है जिसे लगा होता है जिसे केसिंग कहा जाता है केसिंग के अंदर एक रोटर लगा होता है और इस पर ब्लेड लगे होते हैं केसिंग के अंदर ब्लेड तथा टरबाइन पर blade इसी प्रकार की श्रेणी में आवश्यकता अनुसार व्यवस्थित होते हैं।
Stim टरबाइन के Technology लक्षण
भाप टरबाइन में Forewritten पुर्जे लगे रहते हैं:
(1) टोंटी, जिसमें भाप उच्च दाब से निम्न दाब पर प्रसारित होकर उच्च गति प्राप्त करती है;
(2) गतिमान फलक, जिसके ऊपर टोंटी या स्थिर फलक से निकली हुई भाप टकराती है एवं इससे कार्य होता है;
(3) स्थिर फलक, जो भाप का निकास किसी खास कोण पर करके अगले गतिमान फलक की और भेजता है;
(4) घूर्णक, जिसके ऊपर गतिमान फलकों की पंक्तियाँ रहती हैं। घूर्णक को फलकों के ऊपर एवं स्वयं अपने ऊपर पड़नेवाले Centrifuge वालों का सामना करना पड़ता है;
(5) नम्य ईषा (flexible shaft) जो घूर्णक को सहारा देती है और टरबाइन में उत्पन्न शक्ति को संचारित करती है;
(6) बेयरिंग (bearing), जो ईषा को सहारा देता है;
(7) गियर, (gear) जो घूर्णक की उच्चगति को व्यवहार में लाने लायक गति में परिवर्तित करता है,
(8) आवरण (casing), जिसके ऊपर स्थिर फलकों की पंक्तियाँ बँधी रहती हैं। गतिमान फलकों सहित परिभ्रमक को यह ढके रहता है, जिसस भाप बीच में ही बाहर न निकल जाय।
स्टीम टर्बाइन कैसे काम करता है?How Does a Steam Turbine Work?
संयुक्त राज्य भर में अधिकांश बिजली का उत्पादन स्टीम टर्बाइन इंजनों की मदद से किया जाता है- अमेरिकी Energy विभाग के अनुसार, यूएस में 88 प्रतिशत से अधिक Energy केंद्रीय बिजली संयंत्रों जैसे सौर थर्मल बिजली, कोयला और परमाणु Power plant। उच्च दक्षता और कम लागत की पेशकश, भाप टर्बाइन कई अमेरिकी बिजली उत्पादन Industries का एक अभिन्न अंग बन गए हैं।
पहला स्टीम टर्बाइन
पहला आधुनिक भाप टरबाइन सर चार्ल्स ए. पार्सन्स द्वारा 1884 में विकसित किया गया था। इस टरबाइन का उपयोग Newcastle, England में एक प्रदर्शनी को रोशन करने के लिए किया गया था और केवल 7.5 किलोवाट ऊर्जा का उत्पादन किया गया था। अब, भाप टरबाइन जनरेटर बड़े पैमाने के बिजली संयंत्रों में 1,000 मेगावाट से अधिक ऊर्जा का उत्पादन कर सकते हैं।
जबकि पार्सन्स के बाद से उत्पादन क्षमता में अत्यधिक वृद्धि हुई है, डिजाइन वही रहा है। लेकिन, पार्सन्स का डिज़ाइन जितना सहज है, यह उतना आसान नहीं है जितना कि ब्लेड में भाप चलती है। यह Thermodynamics के दूसरे नियम और कार्नोट के प्रमेय () पर आधारित था, जो दावा करता है कि अधिक भाप तापमान के साथ अधिक बिजली plant दक्षता आती है। आइए जानें कि कैसे भाप देश के अधिकांश बिजली उत्पादन plant को बिजली देने में मदद करती है।
भाप से इतनी ऊर्जा कैसे प्राप्त होती है?
हाई स्कूल भौतिकी में वापस जाने पर, पानी 100°C पर उबलता है। उस बिंदु पर, अणुओं का विस्तार होता है, और हमें Vaporized पानी-भाप मिलता है। तेजी से फैलने वाले अणुओं में निहित ऊर्जा का उपयोग करके, भाप ऊर्जा उत्पादन के लिए Notable दक्षता प्रदान करती है।
उच्च तापमान और भाप के दबाव को देखते हुए, यह कोई आश्चर्य की बात नहीं है कि ऐसे मामले सामने आए हैं जहां सुरक्षा वाल्वों के खराब उपयोग या Implementation के कारण accidents हुई हैं। सबसे Notable घटनाओं में से एक थ्री माइल आइलैंड परमाणु ऊर्जा संयंत्र में हुई। यह घटना भाप के दबाव में एक बिल्डअप के लिए नीचे आ गई जब भाप जनरेटर को पानी पिलाने वाले पंपों ने काम करना बंद कर दिया।
स्टीम टर्बाइन कैसे काम करता है?
सरल शब्दों में, एक भाप टरबाइन एक ऊष्मा स्रोत (गैस, कोयला, परमाणु, सौर) का उपयोग करके पानी को अत्यधिक उच्च तापमान तक गर्म करने के लिए काम करता है जब तक कि यह भाप में परिवर्तित न हो जाए। जैसे ही वह भाप टरबाइन के कताई ब्लेड से बहती है, भाप फैलती है और ठंडी होती है।
भाप की स्थितिज Energy इस प्रकार Rotation टरबाइन के ब्लेड में गतिज Energy में बदल जाती है। चूंकि स्टीम टर्बाइन रोटरी गति उत्पन्न करते हैं, वे विद्युत Energy उत्पादन के लिए विद्युत जनरेटर चलाने के लिए विशेष रूप से Suitable हैं। टर्बाइन एक जनरेटर से एक धुरी के साथ जुड़े होते हैं, जो बदले में एक Magnetic क्षेत्र के माध्यम से Energy उत्पन्न करता है जो विद्युत प्रवाह उत्पन्न करता है।
टर्बाइन के ब्लेड कैसे काम करते हैं?
टरबाइन के ब्लेड को टरबाइन से गुजरते समय भाप की गति, दिशा और दबाव को नियंत्रित करने के लिए डिज़ाइन किया गया है। बड़े पैमाने पर टर्बाइनों के लिए, रोटर से जुड़े दर्जनों ब्लेड होते हैं, आमतौर पर विभिन्न सेटों में। ब्लेड का प्रत्येक सेट दबाव को इष्टतम स्तर पर रखते हुए भाप से ऊर्जा निकालने में मदद करता है।
इस बहु-चरण दृष्टिकोण का अर्थ है कि टरबाइन ब्लेड प्रत्येक चरण के दौरान बहुत कम वृद्धि करके भाप के दबाव को कम कर रहे हैं। यह, बदले में, उन पर बलों को कम करता है और टरबाइन के समग्र उत्पादन में काफी सुधार करता है।
टर्बाइन मशीनरी को घुमाने के लिए लचीले नियंत्रण का महत्व
स्टीम टर्बाइनों से गुजरने वाली इतनी Energy के साथ, ऐसे Control की आवश्यकता होती है जो उनकी गति को Controlled कर सकें, भाप के प्रवाह को Controlled कर सकें और सिस्टम के अंदर के तापमान को बदल सकें। चूंकि अधिकांश स्टीम टर्बाइन बड़े बिजली संयंत्रों में होते हैं जिन्हें ऑन-डिमांड लोड की आवश्यकता होती है, भाप के प्रवाह और समग्र ऊर्जा उत्पादन को Well Adjust करने में सक्षम होना एक आवश्यकता है।
कैसे पेट्रोटेक के कंट्रोल सिस्टम आपके स्टीम टर्बाइन जेनरेटर को अधिक कुशल बना सकते हैं
स्टीम टर्बाइन के आविष्कार ने बड़े पैमाने पर ऊर्जा उत्पादन करने की हमारी क्षमता को बदल दिया। और यहां तक कि कुछ ऐसा प्रतीत होता है कि भाप ब्लेड के एक सेट के माध्यम से चलती है, यह देखना आसान है कि ये तंत्र काफी जटिल हैं।
जैसे, उन्हें एक रिफ्लेक्सिव, स्मार्ट स्टीम टर्बाइन कंट्रोल सिस्टम की आवश्यकता होती है जिसमें उनके संचालन की निगरानी और नियंत्रण किया जा सके।
कंप्रेसर और जनरेटर ड्राइव अनुप्रयोगों के लिए पेट्रोटेक के उन्नत स्टीम टर्बाइन नियंत्रण में एक एकीकृत नियंत्रण पैकेज है जो गति और क्षमता नियंत्रण प्रदान करता है। हमारे उत्पादों में गैस और स्टीम टर्बाइन, जनरेटर, कम्प्रेसर, पंप और संबंधित सहायक उपकरण के लिए एकीकृत नियंत्रण प्रणाली शामिल हैं। हमारे स्टीम टर्बाइन नियंत्रणों के बारे में अधिक जानने के लिए, जनरेटर और मैकेनिकल ड्राइव के लिए उन्नत स्टीम टर्बाइन नियंत्रण पर हमारे श्वेत पत्र देखें।
